Exercices d'entraînement sur la tension

Pour avoir la solution des exercices suivants, il vous suffit de passer la souris sur "Réponse".

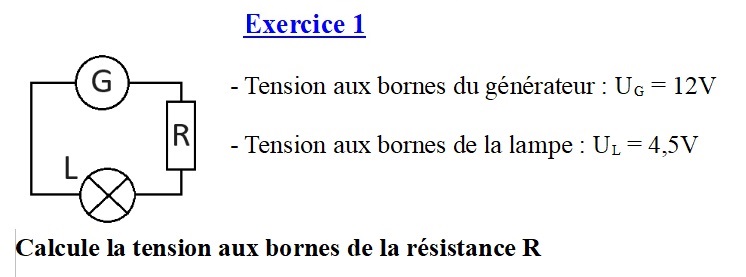

RéponseLa loi d'additivité des tensions nous dit que "La tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs", donc :

U_G = U_R + U_L
12 V = U_R + 4,5 V
Soit : U_R = 12 V - 4,5 V = 7,5 V

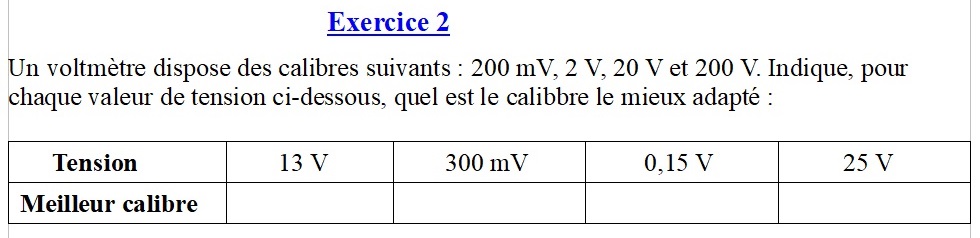

Réponse

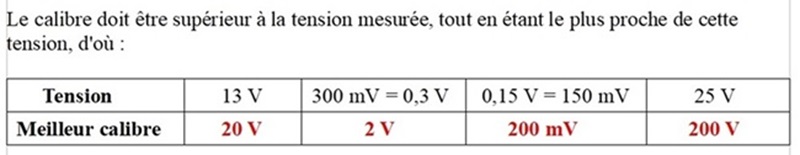

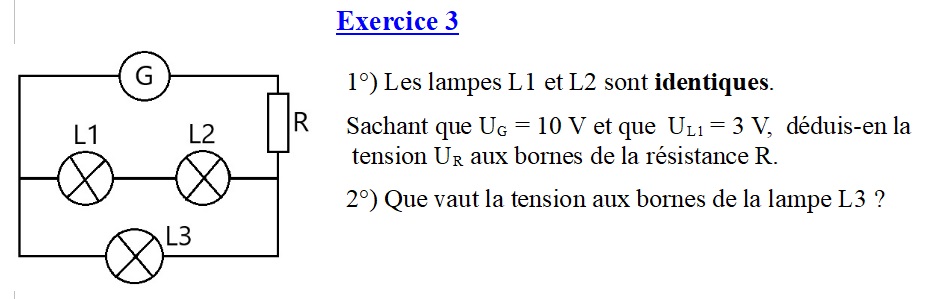

Réponse au 1°)Tout d'abord, comme les lampes L1 et L2 sont identiques et qu'elles sont seules dans leur branche, elles ont la même tension à leurs bornes, donc U_L2 = 3 V.

Ensuite, comme le générateur G, la lampe L1, la lampe L2 et la résistance R forment une boucle fermée, alors la loi d'additivité des tensions nous dit que :
U_G = U_L1 + U_L2 + U_R
soit : 10 V = 3 V + 3 V + U_R
d'où : U_R = 10 V - 3 V - 3 V = 4 V.

Réponse au 2°)Comme le générateur G, la lampe L3 et la résistance R forment une boucle fermée, la loi d'additivité des tensions nous dit que :
U_G = U_L3 + U_R
soit : 10 V = U_L3 + 4 V
d'où : U_L3 = 10 V - 4 V = 6 V.
