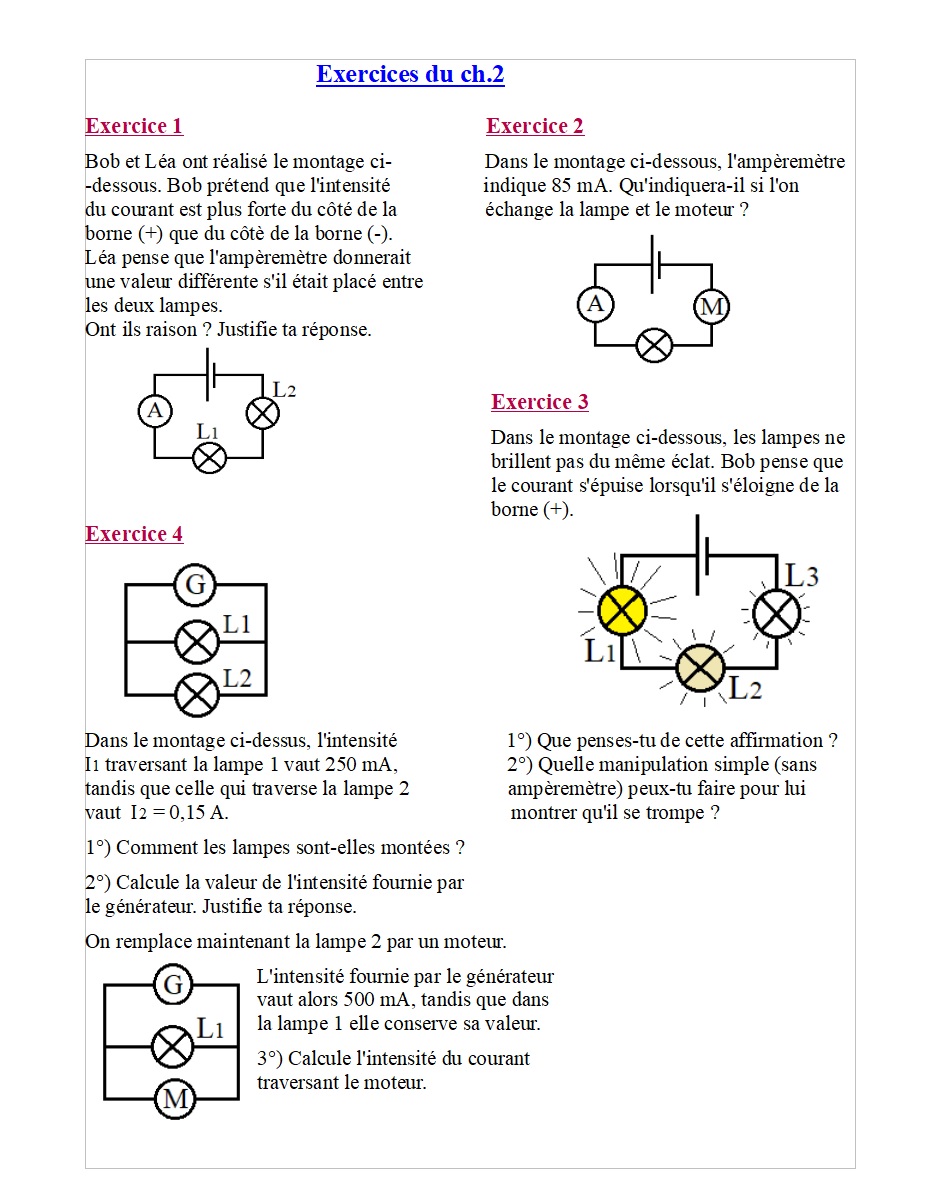

Exercice 1

Ils ont tort tous les deux, car dans un circuit en série, l'intensité du courant est la même en tout point, donc l'ampèremètre afficherait le même résultat.

Exercice 2

Il afficherait toujours 85 mA, car l'ordre des dipôles n'est pas important.

Exercice 3

1°) Il se trompe car dans un montage en série, l'intensité du courant est la même partout.

2°) Il lui suffit d'inverser l'ordre des lampes. Il pourra alors constater que chacune d'elles conserve son éclat.

Exercice 4

1°) Les deux lampes sont montées en dérivation.

2°) Calcul de l'intensité fournie par le générateur
Utilisons la loi : l'intensité du courant dans la branche principale est égale à la somme des intensités dans les branches dérivées.
On peut donc écrire : I = I₁ + I₂ (attention aux unités : I₁ = 250 mA = 0,25 A)
Soit : I = 0,25 A + 0,15 A = 0,4 A

3°) Calcul de l'intensité qui traverse le moteur
Intensité (branche principale) = intensité (lampe) + intensité (moteur)
Soit : I = I₁ + I_M
D'où : I_M = I - I₁ = 0.5 A - 0.25 A = 0.25 A
