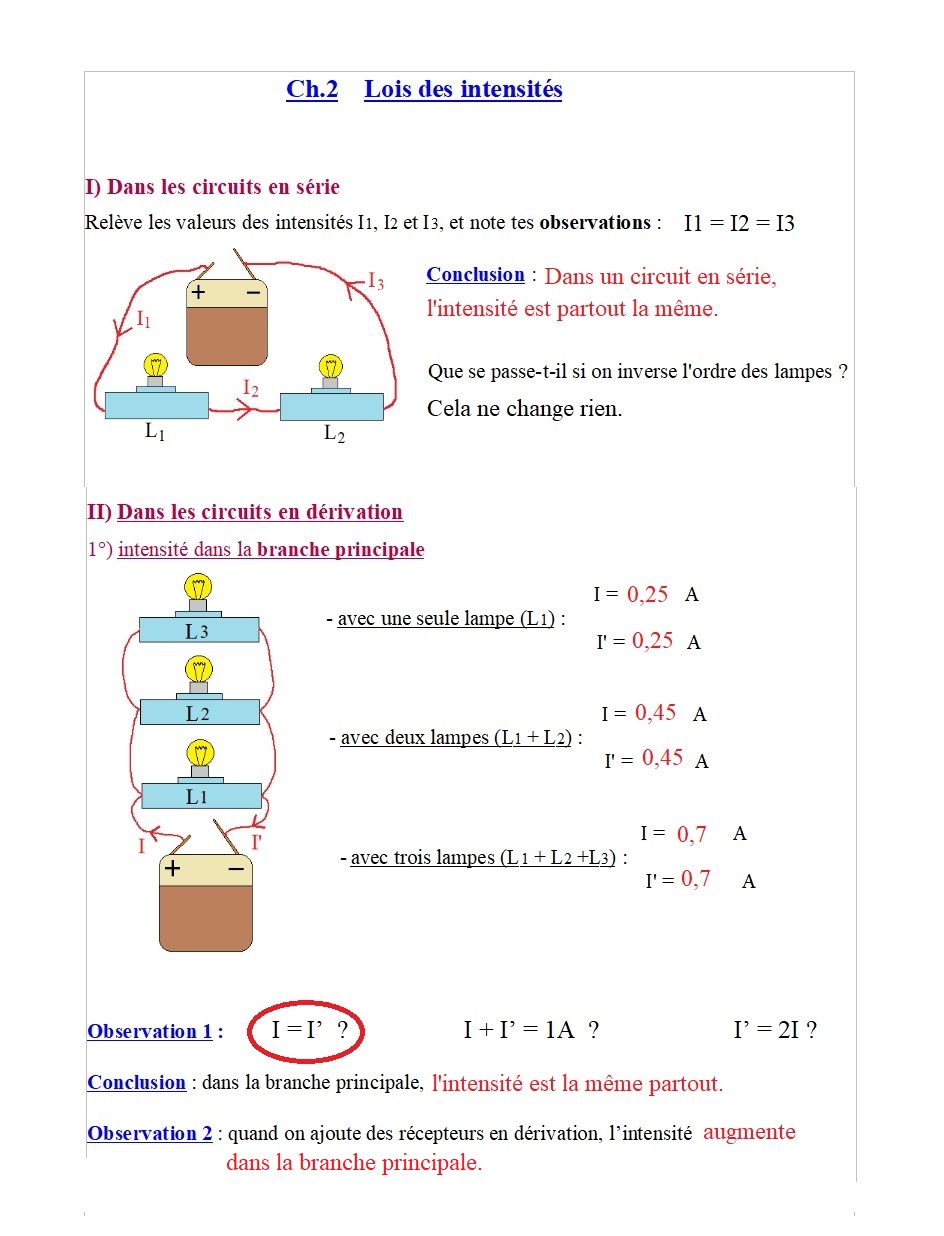

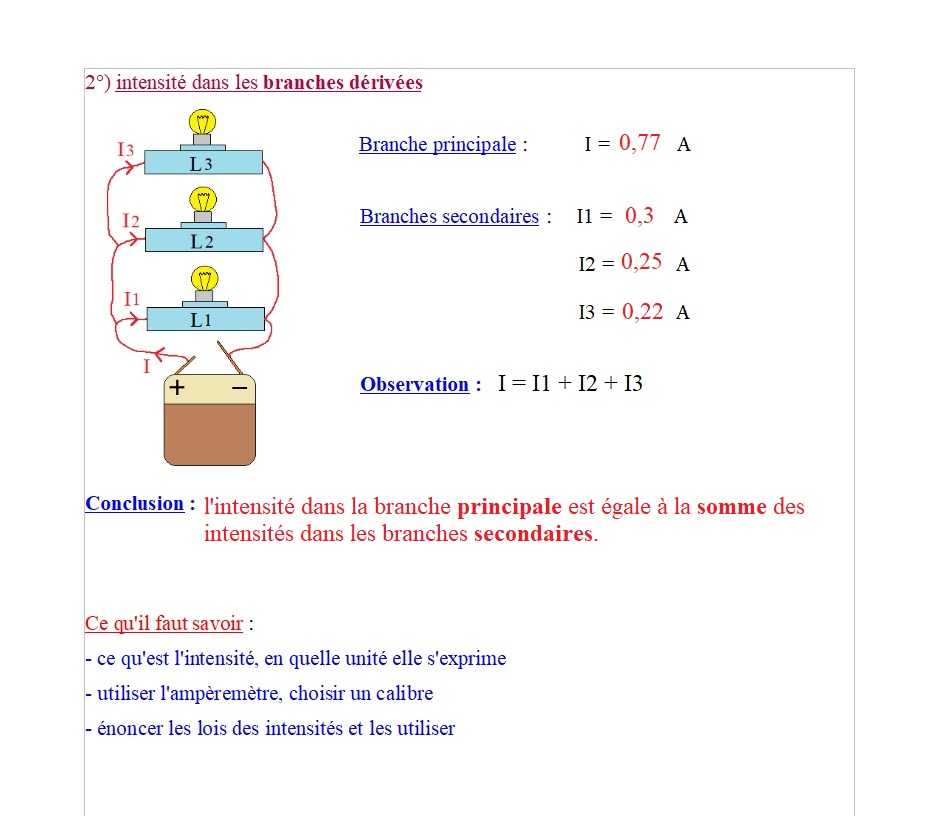

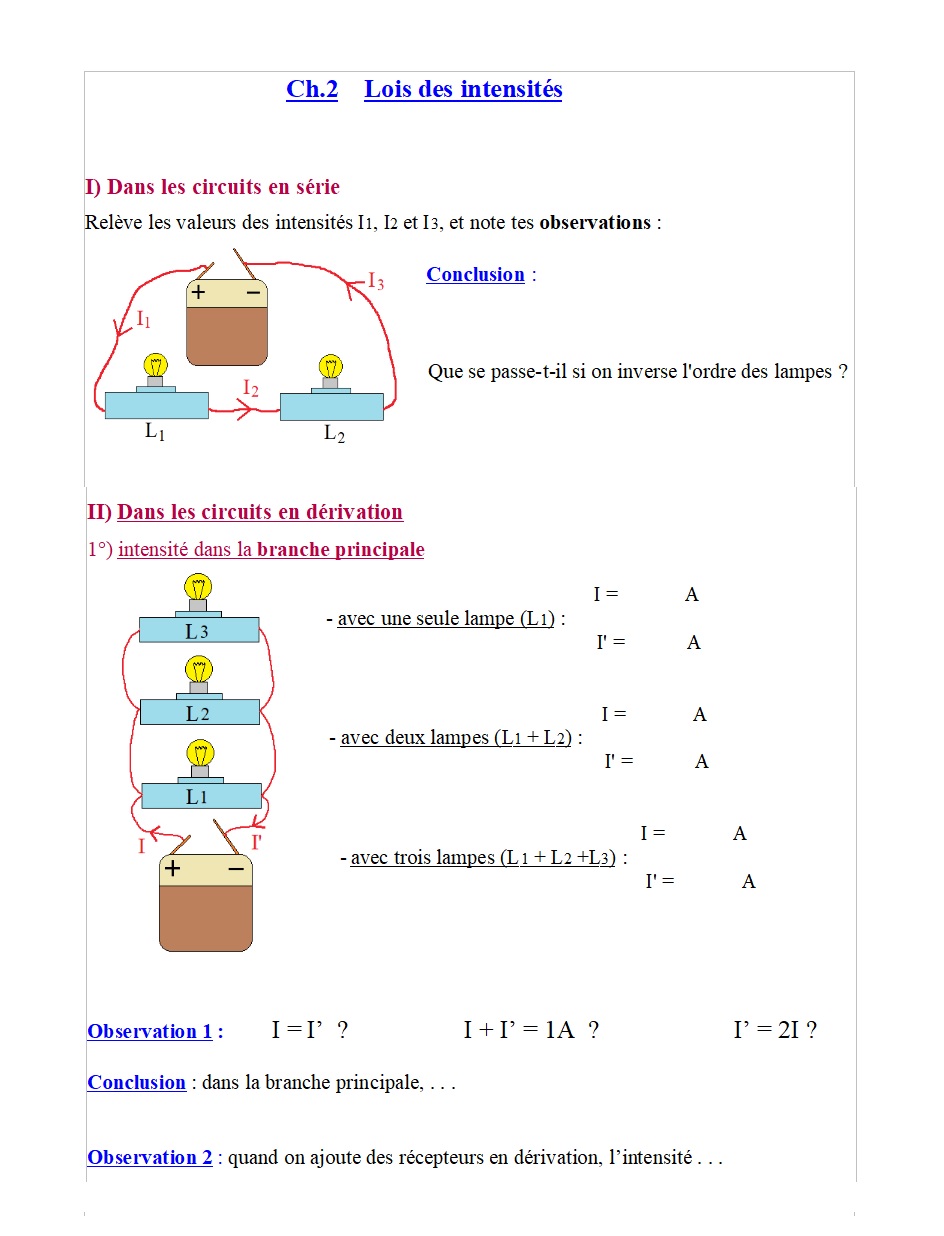

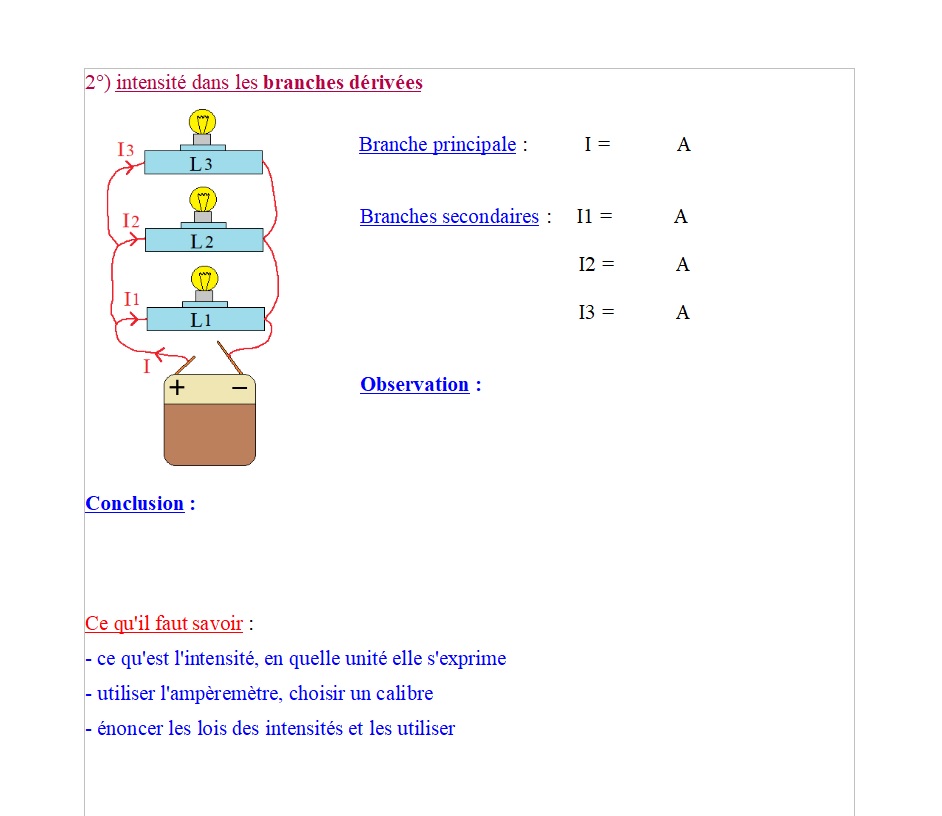

Vous trouverez des explications complémentaires tout en bas du cours.

Pour vous aider à comprendre la leçon, voici deux exercices avec leur correction

Pour voir la correction, il suffit de cliquer sur "Réponse".

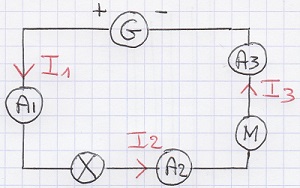

Exercice 1 - L'intensité dans les circuits en série

Dans le montage ci-dessus, l'intensité I₁ vaut 230 mA.

1°) Que valent les intensités I₂ et I₃ ?

RéponseElles valent aussi 230 mA, car dans un circuit en série, l'intensité du courant est la même en tout point

2°) Que fait l'intensité du courant si on inverse la lampe et le moteur ?

RéponseElle ne change pas, car l'ordre des dipôles n'est pas important

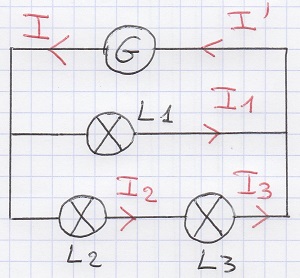

Exercice 2 - L'intensité dans les circuits en dérivation

1°) Dans le montage ci-dessus, l'intensité I vaut 0,37 A. Que vaut l'intensité I' ?

RéponseElle vaut aussi 0,37 A, car l'intensité est la même en tout point de la branche principale

2°) Les intensités I₂ et I₃ valent toutes deux 0,12 A. Que peut-on en conclure ?

RéponseNous pouvons en conclure que dans une branche donnée du circuit, l'intensité est la même en tout point (c'est vrai pour la branche principale, nous venons de le voir, mais c'est également vrai pour chaque branche dérivée prise séparément)

3°) Calculez la valeur de l'intensité I₁ traversant la lampe L₁.

RéponseNous savons que dans un circuit en dérivation, l'intensité du courant dans la branche principale est égale à la somme des intensités dans les branches dérivées

Cela revient à écrire : I = I₁ + I₂

Soit : I₁ = I - I₂ = 0,37 A - 0,12 A = 0,25 A
