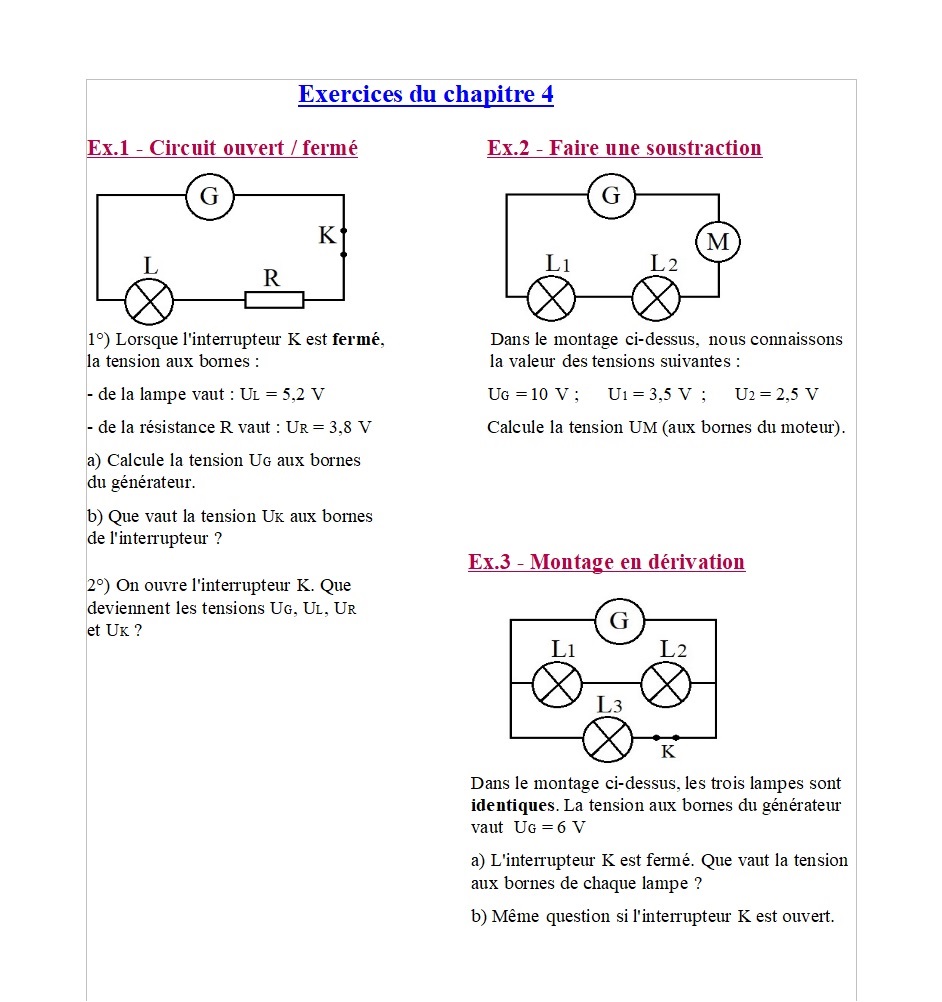

Exercice 1

1°) a) La tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs, donc :
U_G = U_L + U_R
Soit : U_G = 5,2 + 3,8 = 9 V.

b) L'interrupteur est fermé, donc U_K = 0 V.

2°) U_G = 9 V (pour le générateur, cela ne change rien)
U_L et U_R sont nulles (0 V) car le courant ne passe plus dans les récepteurs
U_K = 9 V (égale à celle du générateur).

Exercice 2

Tension aux bornes du moteur :
La tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs, donc :
U_G = U₁ + U₂ + U_M
On remplace : 10 V = 3,5 V + 2,5 V + U_M = 6V + U_M
Soit : U_M = 10 V - 6 V = 4 V.

Exercice 3

a) Les lampes L₁ et L₂ se partagent la tension du générateur (elles sont placées dans une même boucle, l'une à la suite de l'autre). Comme elle sont identiques, elles font "moitié-moitié", soit 3 V chacune.
La lampe L₃ est seule dans sa boucle, donc elle ne partage la tension du générateur avec personne, soit : U₃ = 6 V

b) Pour les lampes L₁ et L₂ cela ne change rien (elles se partagent toujours la tension du générateur, donc 3 V chacune).
Par contre, la lampe L₃ ne reçoit plus de courant, donc sa tension est nulle (0 V).
