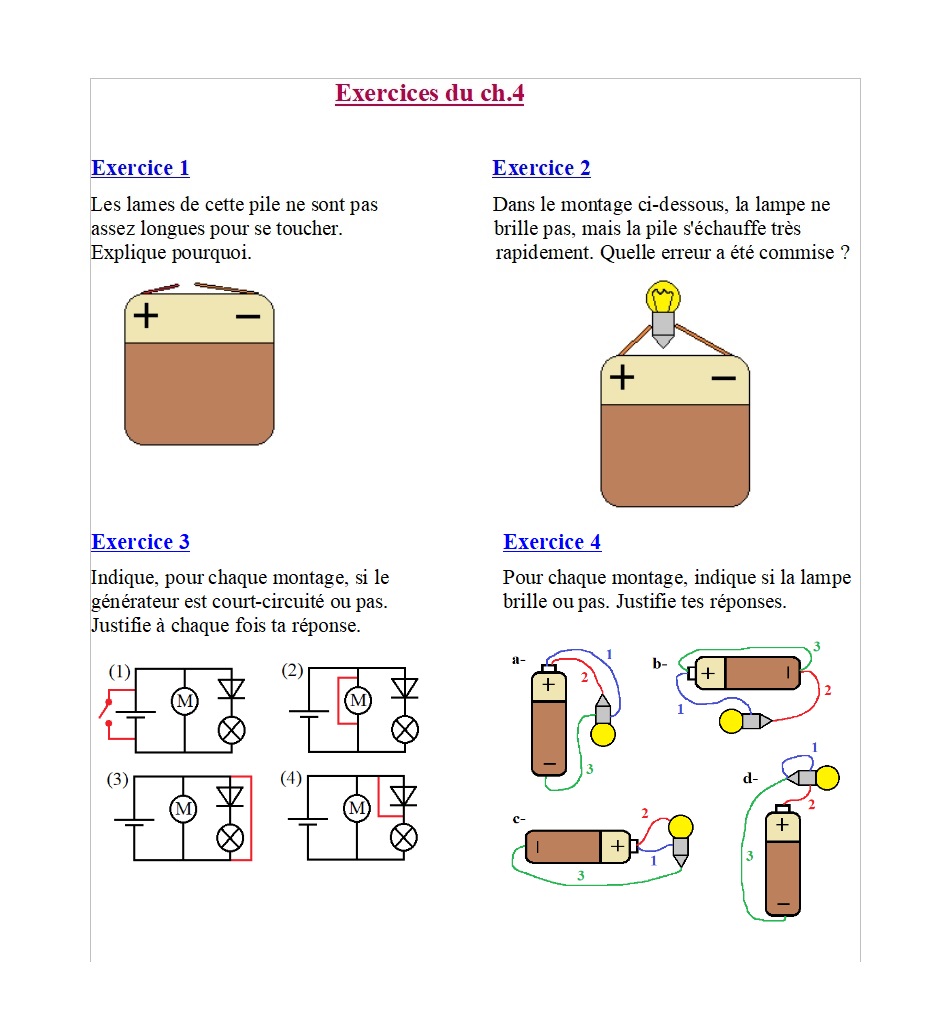

Exercice 1

C'est pour éviter qu'il y ait un court-circuit.

Exercice 2

Les deux bornes de la pile sont en contact uniquement avec le culot de la lampe, ce qui provoque un court-circuit.

Exercice 3

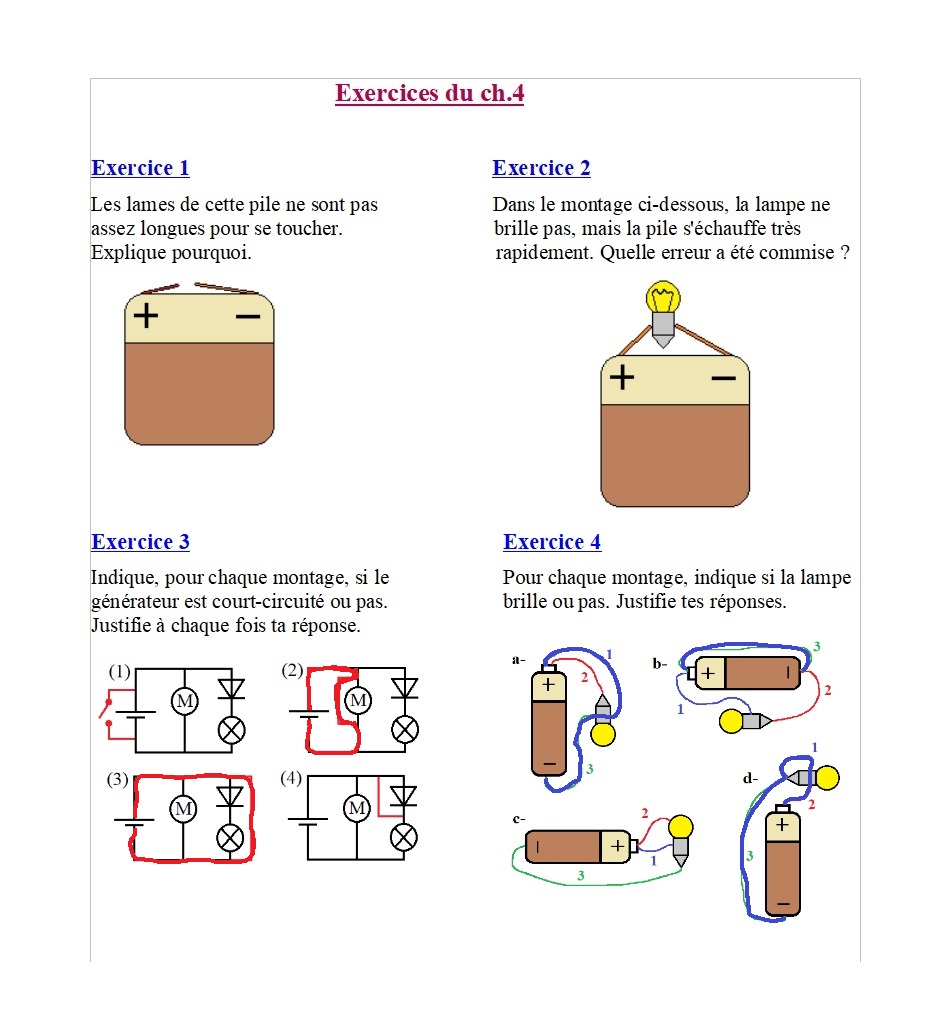

Le générateur est court-circuité dans les montages (2) et (3), car le courant peut aller de la borne (+) à la borne (-) en passant uniquement par des fils, sans croiser un seul dipôle (voir le gros trait rouge sur la feuille).

Exercice 4

a- La lampe ne brille pas car la pile est court-circuitée par le fil 1 (voir le gros trait bleu sur la feuille).

b- La lampe ne brille pas car la pile est court-circuitée par le fil 3.

c- La lampe brille car tout est bien connecté, et le fil 2 ne joue aucun rôle (il est relié à l'ampoule).

d- La lampe ne brille pas car la pile est court-circuitée par le fil 1.
